Hangzhou Evershine Pneumatic Import & Export Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van pneumatische luchtmagneetventielen in China. Met ruime ervaring streven wij ernaar pneumatische componenten van hoge kwaliteit te leveren aan wereldwijde klanten. Welkom bij groothandel op maat gemaakte pneumatische luchtmagneetklep uit onze fabriek. Er is ook OEM-service beschikbaar.
Productintroductie

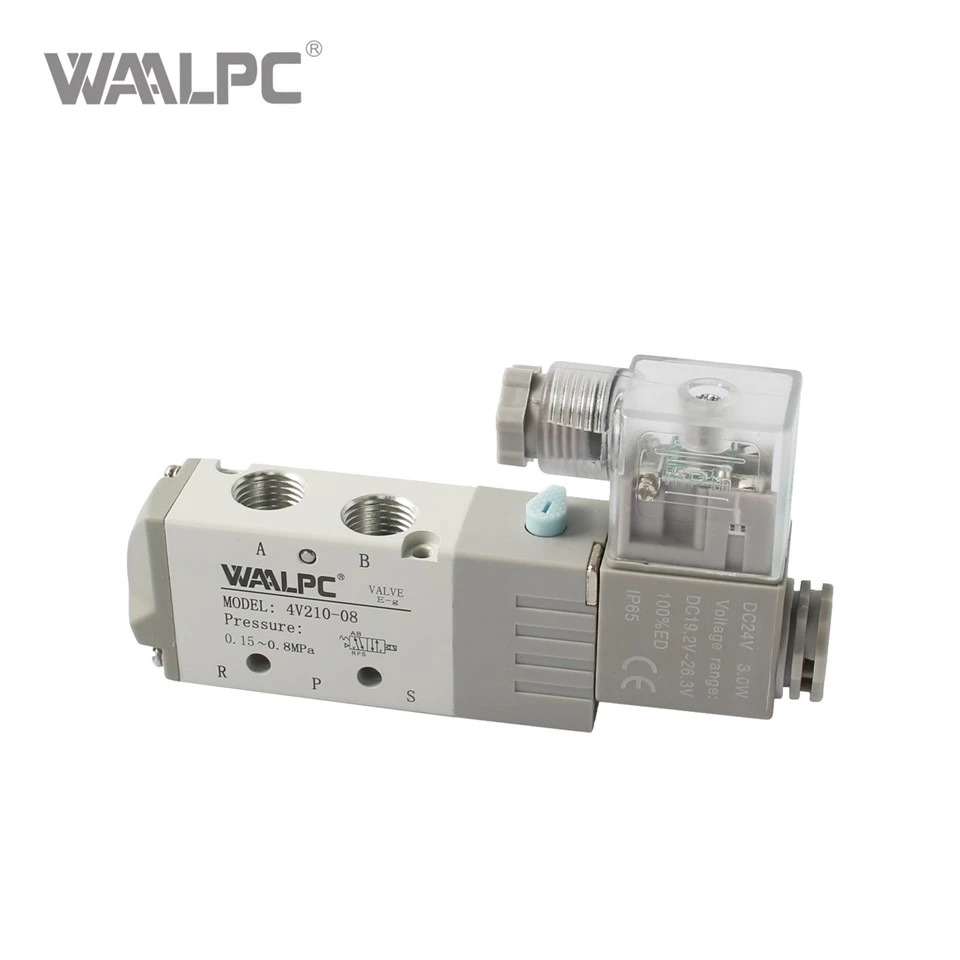

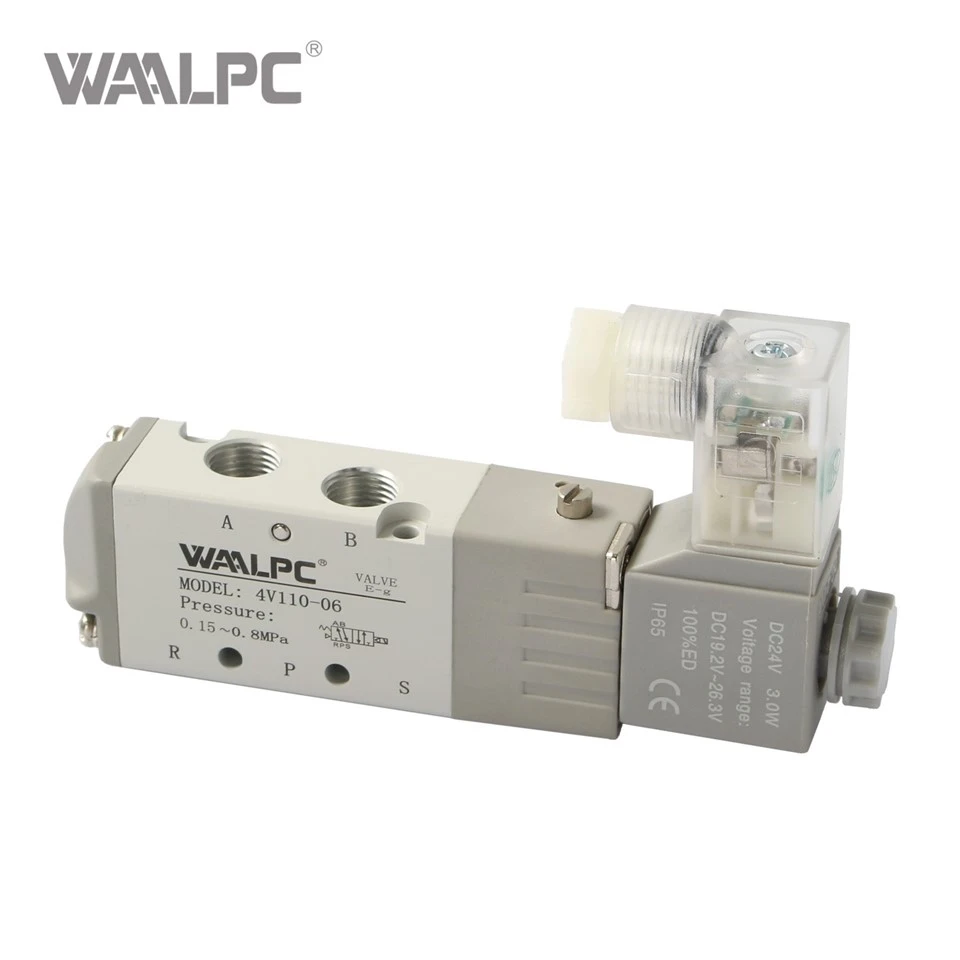

De WAALPneumatisch luchtmagneetventielis ontworpen om te voldoen aan diverse circuitvereisten - van eenvoudige aan/uit-bediening tot complex stoppen- in de middenpositie. De 3V-serie biedt direct-werkende 3/2-wegkleppen voor enkel-werkende cilinders, terwijl de 4V-serie 5/2- en 5/3-wegkleppen biedt voor dubbel-werkende cilinders. Eén productfamilie, meerdere applicaties - voor efficiënt voorraadbeheer.
Wat zit er in de doos
Verkrijgbaar in meerdere configuraties: 3/2-weg (3V-serie) voor enkel-werkende cilinderbediening; 5/2-weg enkele spoel (veerretour); 5/2-weg dubbele spoel (geheugenfunctie); en 5/3-weg dubbele spoel met drie middenopties - gesloten (C), uitlaat (E) of druk (P). Poortgroottes variëren van M5 en G1/8 tot G1/2, met effectieve doorsnedegebieden van 5,5 mm² tot 50,0 mm². Spanningsopties: DC12V, DC24V, AC110V, AC220V.
Waarom het opvalt
Veelzijdigheid is het belangrijkste voordeel. Omdat er meerdere kleptypen en poortgroottes beschikbaar zijn, kunt u voor uw hele installatie standaardiseren op één klepfamilie. De direct-werkende kleppen uit de 3V-serie zijn geschikt voor toepassingen waarbij stuurdruk mogelijk niet beschikbaar is. Met de handmatige overbrugging kunt u circuits testen zonder stroom tijdens de installatie. Dankzij de IP65-bescherming blijft hij werken in stoffige of natte omgevingen.
Wat het betekent voor uw winkelvloer
Uw cilinders bewegen precies zoals het hoort. Uw actuatoren reageren met precisie. Uw productie blijft op schema. U vereenvoudigt de inventaris van reserveonderdelen - één klepfamilie dekt meerdere circuitconfiguraties. U verkort de trainingstijd - uw onderhoudsteam leert één productlijn. U krijgt consistente prestaties in uw hele installatie.
Ondersteund door echte cijfers
Werkdruk: 0,15 tot 0,8 MPa (0 tot 0,8 MPa voor 3V direct-werkend).
Proefdruk: 1,2 MPa.
Bedrijfstemperatuur: -20 graden tot 70 graden.
Effectieve doorsnedeoppervlakken: tot 50,0 mm².
Maximale frequentie: tot 5 cycli/sec voor 4V-serie, tot 10 cycli/sec voor 3V-serie.
Levensduur: meer dan 15 miljoen cycli voor de 4V-serie, 5 miljoen cycli voor de 3V-serie.
Technische gegevenstabel
|
Parameter |
3V1-serie |
4V110-serie |
4V210-serie |
4V310-serie |
4V410-serie |
|
Werkend medium |
Gefilterde lucht (40μm) |
Gefilterde lucht (40μm) |
Gefilterde lucht (40μm) |
Gefilterde lucht (40μm) |
Gefilterde lucht (40μm) |
|
Poortgrootte |
M5 / G1/8 |
G1/8 |
G1/4 |
G3/8 |
G1/2 |
|
Ventieltype |
3/2 weg |
5/2, 5/3 |
5/2, 5/3 |
5/2, 5/3 |
5/2, 5/3 |
|
Effectief gebied (5/2) |
1,2 mm (stroomopening) |
10,2 mm² (Cv=0.6) |
17,0 mm² (Cv=1.0) |
28,0 mm² (Cv=1.65) |
50,0 mm² (Cv=2.79)* |
|
Effectief gebied (5/3) |
- |
8,6 mm² (Cv=0.51) |
13,6 mm² (Cv=0.8) |
21,3 mm² (Cv=1.25) |
30,0 mm² (Cv=1.77)* |
|
Aansturingstype |
Direct-acteren |
Interne piloot |
Interne piloot |
Interne piloot |
Interne piloot |
|
Werkdruk |
0~0,8 MPa |
0,15~0,8 MPa |
0,15~0,8 MPa |
0,15~0,8 MPa |
0,15~0,8 MPa |
|
Bewijsdruk |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
1,2 MPa |
|
Bedrijfstemperatuur |
-20 ~ 70 graden |
-20 ~ 70 graden |
-20 ~ 70 graden |
-20 ~ 70 graden |
-20 ~ 70 graden |
|
Max. Frequentie |
10 cycli/sec |
5 cycli/sec |
5 cycli/sec |
4 cycli/sec |
3 cycli/sec* |
|
Spoelvermogen (DC24V) |
2.0W |
2.8W |
3.0W |
3.0W |
3.0W* |
|
Spoelvermogen (AC220V) |
2,5 VA |
3,5 VA |
4,5VA |
4,5VA |
4,5VA* |
|
Beschermingsgraad |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
|
Lichaamsmateriaal |
Aluminiumlegering |
Aluminiumlegering |
Aluminiumlegering |
Aluminiumlegering |
Aluminiumlegering |
|
Gewicht |
80g (3V1) |
120–252g |
220–360g |
310–450g |
- |
Productvideo
Installatie- en onderhoudstips
- Zorg ervoor dat het kleptype overeenkomt met uw circuit.Gebruik 3/2-weg voor enkel-werkende cilinders, 5/2-weg voor dubbel-werkende cilinders en 5/3-weg wanneer u midden- bediening nodig heeft.
- Monteer hem veilig.Gebruik de montagegaten op het klephuis. - trillingen kunnen de beweging van de spoel beïnvloeden.
- Filter uw lucht.Gebruik stroomopwaarts een filter van 40 μm of fijner - vervuilde lucht is de belangrijkste oorzaak van klepstoringen.
- Gebruik de handmatige override tijdens het instellen.Test uw circuit zonder stroom toe te passen - een handige functie tijdens installatie en probleemoplossing.
- Vervang de spoelen indien nodig.Spoelen zijn vervangbaar - het is niet nodig om de hele klep te vervangen als een spoel kapot gaat.
FAQ – Vragen die ons voortdurend worden gesteld
Vraag: Wanneer moet ik een 3/2-wegklep gebruiken?
A: Voor enkel-werkende cilinders, luchtblaastoepassingen of stuurbediening van grotere kleppen - is dit de eenvoudigste pneumatische bediening.
Vraag: Wat is het verschil tussen enkele spoel en dubbele spoel?
A: Enkele spoel (veerteruggang) keert terug naar de oorspronkelijke positie wanneer de stroom wordt uitgeschakeld. Dubbele spoel (geheugenfunctie) blijft ook na stroomuitval op zijn plaats.
Vraag: Wat betekenen C, E en P bij 5/3-wegkleppen?
A: C=Gesloten centrum (alle poorten geblokkeerd), E=Uitlaatcentrum (beide cilinderpoorten uitlaat), P=Drukcentrum (beide cilinderpoorten staan onder druk).
Vraag: Welke spanningsopties zijn beschikbaar?
A: DC12V, DC24V, AC110V, AC220V zijn standaard. Andere spanningen op aanvraag leverbaar.
