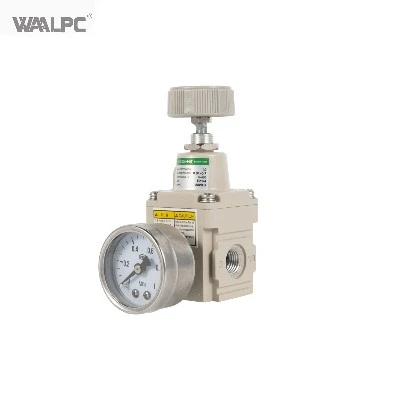

Hangzhou Evershine Pneumatic Import & Export Co., Ltd. is een van de toonaangevende fabrikanten en leveranciers van digitale luchtdrukregelaar in China. Met ruime ervaring streven wij ernaar pneumatische componenten van hoge kwaliteit te leveren aan wereldwijde klanten. Welkom bij groothandel op maat gemaakte digitale luchtdrukregelaar uit onze fabriek. Er is ook OEM-service beschikbaar.
Model Indicatie Methode
|
Model |
Basistype |
Type luchtcontrole |
||||
|
IR10 □0 |
IR20 □0 |
R30 □0 |
IR212 0 |
IR312 0 |
||
|
IR |
200 0 □ 02 □ □ □ □ |
|||||
|
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ |
||||||
|
Markering |
Inhoud |
|||||
|
①Klepmaat |
1 |
IR1000-serie |
||||
|
2 |
IR2000-serie |
|||||
|
3 |
IR3000-serie |
|||||
|
②Instelmethode |
0 |
Basistype (handmatig) |
||||
|
1 |
Type luchtregeling (IR2000/3000) |
|||||
|
③Instelling drukbereik Opmerking 1 |
0 |
IR1000/2000: 0,005-0,2 MPa |
IR3000: 0,01-0,2 MPa |
|||
|
1 |
IR1000/2000: 0,01-0,4 MPa |
IR3000: 0,01-0,4 MPa |
||||
|
2 |
IR1000/2000: 0,01-0,8 MPa |
IR3000: 0,01-0,8 MPa |
||||
|
④Draadtype |
Geen merkteken |
RC |
||||
|
N |
NPT-noot 2 |
|||||
|
F |
G-opmerking 2 |
|||||
|
⑤ Buisdiameter |
01 |
1/8 |
||||
|
02 |
1/4 |
|||||
|
03 |
3/8 |
|||||
|
04 |
1/2 |
|||||
|
⑥Accessoires |
Geen merkteken |
Geen |
||||
|
B |
Beugel |
|||||
|
G-opmerking 3 |
Met manometer |
|||||
|
⑦Markeer 1 |
Geen merkteken |
- |
||||
|
T |
Voor omgevingen met hoge temperaturen (-5~100 graden) (max. 80 graden indien uitgerust met manometer) |
|||||
|
L-opmerking 4 |
Voor omgevingen met lage temperaturen (-30 ~ 60 graden) |
|||||
|
⑧Markeer 2 |
Geen merkteken |
- |
||||
|
R-noot 5 |
Aan de achterkant zijn manometer, beugel en naamplaatje geïnstalleerd |
|||||
|
⑨Aangepaste specificaties Opmerking 6 |
X1 |
Vet-vrije specificaties |
||||
|
X170 |
Passend bij de nieuwe modulaire aansluiting (met modulaire connector) |
|||||
|
X465 □ |
Met digitale drukschakelaar (ISE30A) |
|||||
Opmerking 1: Het type luchtregeling is alleen beschikbaar in IR2120/IR3120
Opmerking 2: Quasi-standaardproduct
Opmerking 3: "G" kan niet worden geselecteerd voor omgevingen met lage temperaturen
Opmerking 4: Behalve IR1000 kan IR3000 niet worden gecombineerd met "L" en "X1"
Opmerking 5: De standaard installatiepositie is de SUP-zijde aan de linkerkant, de OUT-zijde aan de rechterkant, de manometer is vanaf de voorkant zichtbaar en de beugel bevindt zich aan de achterkant
Opmerking 6: Specificaties voor cleanrooms kunnen worden afgestemd op connectormodellen (10-). Koper-vrije en fluor-vrije specificaties kunnen worden gecombineerd met connectormodellen (20-). Ozonbestendige specificaties kunnen worden afgestemd op connectormodellen (80-). IR1000 en IR2000 zijn verkrijgbaar in diverse specificaties.
(Behalve IR2120 en IR3000)
Specificatie
|
Max. Leveringsdruk |
MAX.1,0 MPa |
||||
|
Min. Toevoerdruk Opmerking 1 |
Insteldruk +0.05MPa |
Insteldruk +0.1MPa |
Insteldruk +0.05MPa |
Insteldruk +0.1MPa |
|
|
Drukbereik instellen |
IR1000: 0,005 ~ 0,2 MPa IR1010: 0,01 ~ 0,4 MPa IR1020: 0,01 ~ 0,8 MPa |
IR2000: 0,005~0,2 MPa IR2010:0,01~0,4 MPa IR2020:0,01~0,8 MPa |
IR3000: 0,01 ~ 0,2 MPa IR3010: 0,01 ~ 0,4 MPa IR3020: 0,01 ~ 0,8 MPa |
0,01~0,8 MPa |
0,01~0,8 MPa |
|
Ingangssignaaldruk Opmerking 2 |
0,01~0,8 MPa |
0,01~0,8 MPa |
|||
|
Gevoeligheidsnoot 3 |
Binnen 0,2% van het volledige bereik |
||||
|
Herhaalbaarheid Opmerking 3 |
Binnen 0,5% van het volledige bereik |
||||
|
Rechtheidsopmerking 4 |
Binnen 1% van het volledige bereik |
||||
|
Luchtverbruik Opmerking 5 (Als de toevoerdruk 1,0 MPa is) |
Binnenin 1% van het volledige bereik |
Binnenin 4,4 l/min (ANR) |
Binnenin 11,5 l/min (ANR) |
Binnenin 4,4 l/min (ANR) |
Binnenin 11,5 l/min (ANR) |
|
Buisdiameter |
Rc1/8 |
Rc1/4 |
Rc1/4, 3/8, 1/2 |
Rc1/4 |
Rc1/4,3/8,1/2 |
|
Drukverbindingsdiameter |
Rc1/8 (2 punten) |
||||
|
Omgevingstemperatuur en vloeistoftemperatuur |
5~60 graden (niet bevroren) |
||||
|
Gewicht (KG) |
0.14 |
0.30 |
0.64 |
0.35 |
0.71 |
Afmetingen
Video
Veelgestelde vragen
1. Waar wordt een precisie-luchtdrukregelaar voor gebruikt?
Het wordt gebruikt om een stabiele en nauwkeurig gecontroleerde uitlaatdruk te handhaven in pneumatische systemen waar nauwkeurige drukaanpassing vereist is.
2. Hoe pas ik de uitlaatdruk aan?
De uitlaatdruk kan fijn worden afgesteld met behulp van de regelknop. Draai de knop geleidelijk terwijl u de manometer in de gaten houdt totdat de vereiste druk is bereikt.
3. Welke toepassingen vereisen een precisie-luchtdrukregelaar?
Het wordt vaak gebruikt in pneumatische precisieapparatuur, automatiseringsmachines, testsystemen, luchtgereedschap en toepassingen die een stabiele drukregeling vereisen.
